Utilisation :
Ce produit s’utilise dans les concepts bloc baie PVC, coffre rénovation alu extérieur présentant un support à téton Ø 12.
Se monte côté opposé manœuvre et côté manœuvre sangle ou treuil à crabot femelle ZF.
S'utilise dans des concepts à téton mâle Ø 12.
Matière :
Polyamide teinté masse noir.
Attention :
Poids maxi VR : 25 kg.
Caractéristiques

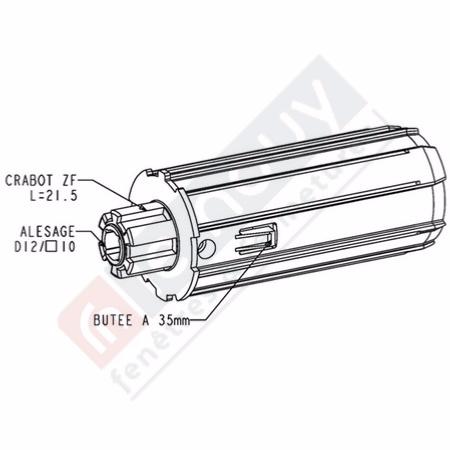

Cet embout escamotable en polyamide, adapté pour le tube ZF54, conçu avec une butée intermédiaire pouvant être escamotée pour permettre la rétractabilité dans le tube simplifiant ainsi les démontages.
La forme crabot mâle ZF de l’épaulement permet la liaison et l’entraînement de l’arbre avec les treuils vis frein, à sortie latérale et les poulies crabot femelle.
Son alésage Ø 12 permet un positionnement sur des supports à téton mâle.
Limites d’emploi – Préconisation
- Embout complètement engagé dans le tube.
o Utilisable jusqu’à 25kg sans préconisation particulière
- Embout engagé jusqu’à l’appui de la butée escamotable
o Jusqu’à 16kg : pas de préconisation particulière
o De 16 à 20kg : visser l’embout au tube
Remarque : dans tous les cas où les supports de l’arbre peuvent s’écarter, il est nécessaire de visser le ou les embouts ainsi que les tandems au tube d’enroulement.
