Caractéristiques :

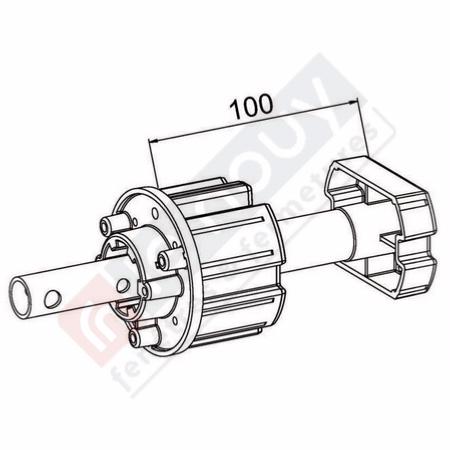

Ce tandem est constitué d’un tube en acier revêtu polyester de teinte noire de diamètre 16mm, d’un embout et d’un curseur injectés en polyamide teinté masse NOIR maintenus espacés de 50mm par une
entretoise en matière plastique, le tout assurant une emprise de 100mm du tandem à l’intérieur de l’axe d’enroulement du volet.
La partie dépassant du tube Ø 16 présente :
- 1 trou Ø 7 pour liaison au coussinet à broche
- 2 trous Ø 5,5 pour recevoir une goupille fendue de maintien pour différentes conditions d’utilisation avec ou sans manœuvre. L’autre extrémité du tube- présente une collerette assurant un maintien parfait de l’ensemble.
Pour un meilleur rendement, la surface extérieure du tube est graissée dans la zone servant de palier à l’embout .
Utilisation :
Ces tandems s’utilisent surtout dans les montages dits de type « TRADITIONNEL » et caisson tunnel dans tous les cas suivants :
- côté manœuvre :
o par couple conique
o par conipact
o par treuil vis frein avec moyeu d’entraînement
o par sangle
o par chaînette acier
- côté opposé manœuvre : tout type de manœuvre.
Ils s’utilisent surtout sur les arbres de VR de largeur supérieure à 1m50 jusqu’à 3m avec une liaison par vis au tube.
Poids MAXI admissible : 25 kg par tandem.
